压力仪器仪表的分类

文章出处:人气:-发表时间:2015-08-20 08:39【

由于测试目的、要求和条件的不同,人们设计了多种压力仪器仪表以适应需要。根据仪器仪表的作用原理可分为:

1 液体式压力计

液体式压力计是基于流体静力学原理,利用液柱高度产生的力去平衡未知力的方法来测量压力的仪器。被测的液柱高度差可以直接判读、显示或通过计算方法来确定。常用的液体压力计有:水银气压计、U型管压力计、杯型压力计、钟罩式压力计、补偿式微压计和斜管微压计等。

2 弹性式压力计

弹性式压力计的作用原理是利用弹性敏感元件(如弹簧管)在压力作用下产生弹性形变,其形变的大小与作用的压力成一定的线性关系,通过传动机构(机芯)用指针或其它显示装置表示出被测的压力的测量仪表。弹性式压力计的弹性敏感元件有多种,可分为:弹簧管式,膜片式,膜盒式和波纹管式等。这是比较常用一种类型,森垚仪表主要生产此类压力计。

3 活塞式压力计

活塞式压力计的作用原理是利用流体静力平衡原理和帕斯卡原理,由作用于已知活塞有效面积上的专用砝码来进行测压的仪器,常见的活塞式压力计有:单(双)活塞式压力真空计、活塞式压力计、带液柱平衡活塞式压力计、气体活塞式压力计、带倍增器活塞式压力计、可控间隙活塞式压力计和浮球式压力计等,由于活塞的机械加工的精度高,故活塞式压力计的准确度也可做的很高,它可以做成计量标准直至国家基准。

4 电测式压力计

电测式压力计的工作原理是:通过某些转换元件,将压力变成电量来测量压力的压力计。电测式压力计一般可分为二类,一类是压力传感器,另一类是压力变送器,两者区别是传感器电信号输出每个都不一样;变送器输出是统一电信号值,常见的有:应变式、固态压阻式、压电式、电感式、电容式、振频式等,电测式压力计特别适合自控和记录等。

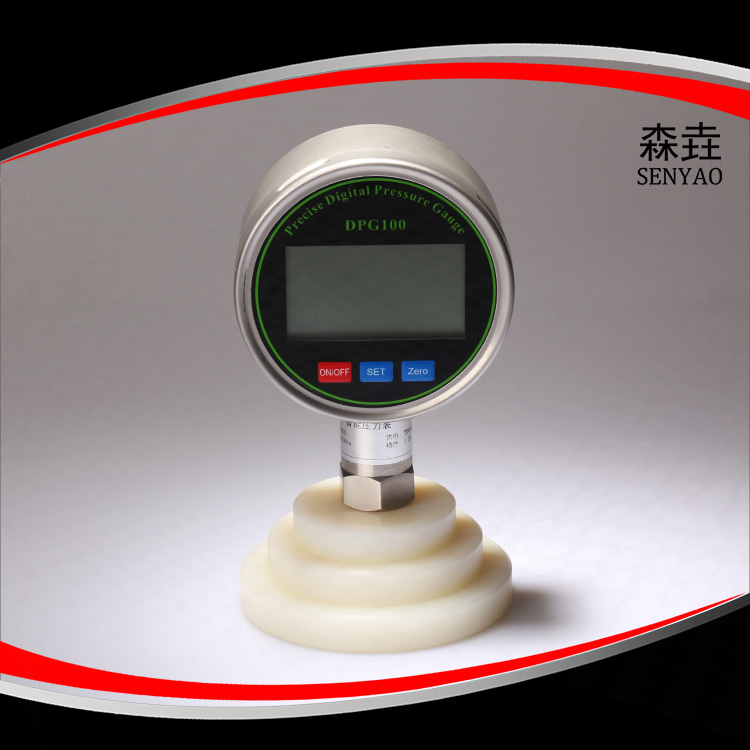

5 数字式压力计


数字式压力计是可以直接以压力单位用数字显示的压力仪器,或者显示某一标准数值,可根据其压力的关系来确定压力量值的压力计。这类压力计大部分是以压力传感器为感压元件,然后将信号放大,经模、数转换成具有压力单位数值的压力计。尤其在现代工程技术中,要求自动控制,这就要求既要能显示生产工艺流程中的压力参数,又要将压力信号输出供数据分析和处理。所以随着科学技术的发展,常有各种各样功能的数字压力计应运而生。
