压力温度一体表工作原理的相关介绍

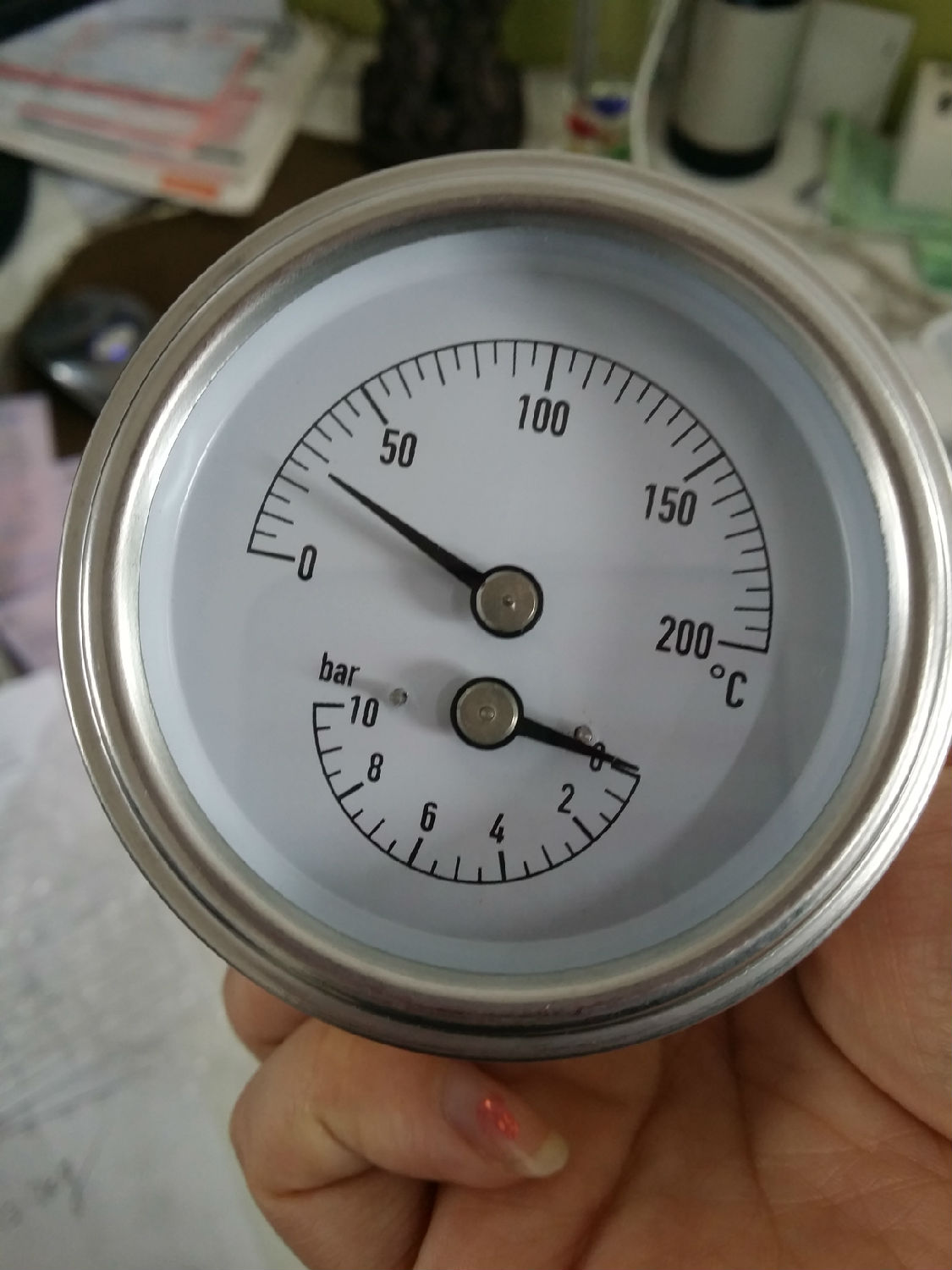

压力温度一体表从字面意思大概就能了解到它的主要作用,它拥有双重功能,既可以测量压力,还可以用于测量温度,然后通过表盘上的指针读数,能够一目了然的知道设备系统是否在正确的温度和压力中,目前广泛应用于热力管网、供水供气系统中。其实压力温度一体表是把双金属温度计的感温功能和压力表感知压力的功能合并在一个表上。一个表拥有两个表的功能,但是只占用一个的安装空间。
那么压力温度一体表的工作原理是怎样的呢?它主要是由测量温度和压力两个部分组成,测量温度的部分是由双金属感温片转轴等组成。当温度变化时,因双金属片的两种不同材料的线膨胀系数差异相对很大儿产生不同的膨胀和收缩,导致双金属片产生弯曲变形,不同的变形的量产生不同的转动量,转动量带动连接转轴,转轴带动另一端的指示针,这样指示指针就可以指在正确的读数上,指示出了温度。
除了用于测量温度的一部分之外,压力温度一体表中还有另外一部分,那就是用于测量压力的部分,这部分通常是由弹性元件和机芯组成。压力表通过表内的敏感元件波登管的弹性形变,再由表内机芯的转换机构将压力形变传导至指针,引起指针转动来显示压力。
