压力式温度计是如何测温的?

文章出处:人气:-发表时间:2016-07-07 09:00【

温度计应该是我们生活中最常用的工具之一了,平常用于准确的判断和测量温度。利用固体、液体、气体受温度的影响而热胀冷缩等的现象为设计的依据。有煤油温度计、酒精温度计、水银温度计、压力式温度计、电阻温度计、温差电偶温度计、辐射温度计和光测温度计、双金属温度计等多种温度计供我们选择,但要注意正确的使用方法,了解各种测温仪表的相关特点,便于更好的使用。

压力式温度计是如何测温的?

压力式温度计是利用液体或气体的压力或体积随温度变化的特性制成的接触式温度计。压力的变化使弹簧管的曲率发生变化,并使自由端产生位移,通过连杆和传动机构带动指针直接在刻度盘上指示温度的变化值。关于它怎样测温,恐怕也是大家关心的一个问题。

压力式温度计的原理是基于密闭测温系统内蒸发液体的饱和蒸气压力和温度之间的变化关系,而进行温度测量的。当温包感受到温度变化时,密闭系统内饱和蒸气产生相应的压力,引起弹性元件曲率的变化,使其自由端产生位移,再由齿轮放大机构把位移变为指示值。

它可以制造成防震、防腐型或者是法兰安装,并且可以实现远程读数。

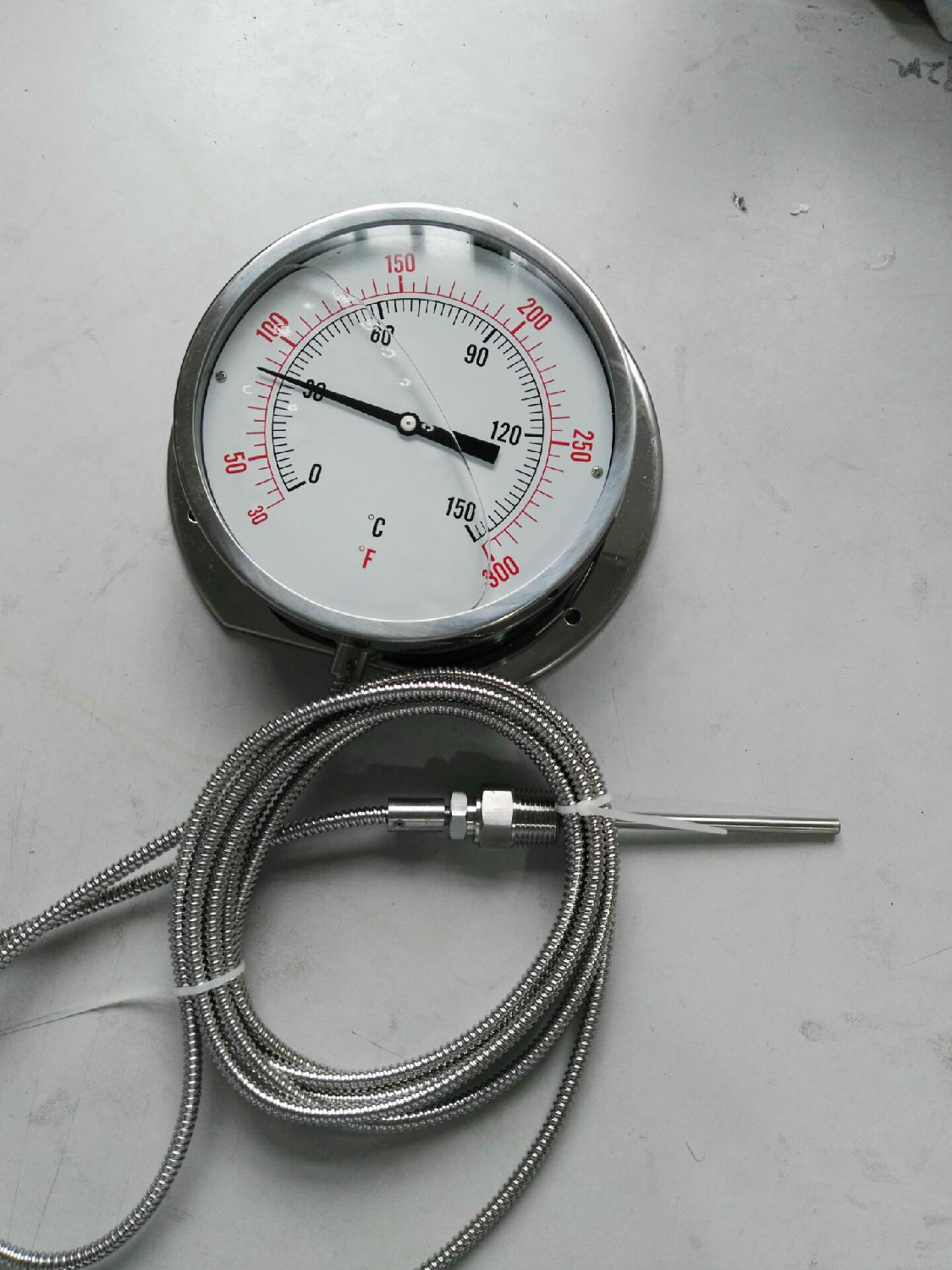

压力式温度计由温包、毛细管和弹性元件组成(见上图),温包内充工作介质,在测量温度时,将温包插入被测介质中,受介质温度影响,温包内部工作介质的体积或压力发生变化,经毛细管将此变化传递给弹性元件(如弹簧管),弹性元件变形,自由端产生位移,借助于传动机构,带动指针在度盘上指示出温度数值。

此文关键字:压力式温度计
