仪表测量工具——卡尺的种类
卡尺主要有游标卡尺、带表卡尺和电子数显卡尺三种。
①游标卡尺。利用游标原理细分读数的尺形手携式通用长度测量工具,主要用于测量内径,外径,阶梯和深度等。测量时,量值的整数部分从主尺上读出,小数部分从游标尺上读出。游标原理是利用主尺上的刻线间距(简称线距)和游标尺上的线距之差来读出小数部分。有0.02mm、0.05mm和0.01mm三种最小读数值。
②带表卡尺。以精密齿条、齿轮的齿距作为已知长度,以带有相应分度的指示表作为放大、细分和指示部分的大形手携式长度测量工具。带表卡尺能解决游标卡尺的读数误差问题 。常见的最小读数值有0.01mm和0.02mm两种。

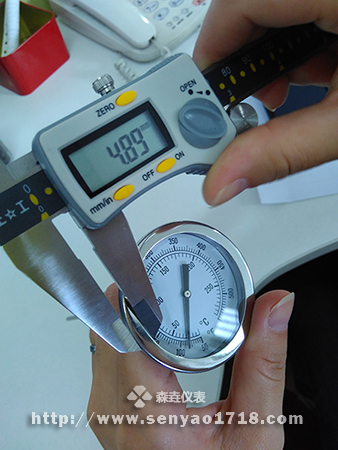

③电子数显卡尺。采用容栅、磁栅等测量系统,以数字显示测量示值的长度测量工具。常用的分辨率为0.01mm,允许误差为±0.03mm/150mm。也有分辨率为0.005mm的高精度数显卡尺,允许误差为±0.015mm/150mm。还有分辨率为0.001mm的多用途数显千分卡尺,允许误差为±0.005mm/50mm。由于读数直观、清晰,测量效率较高。
另外,还有各种非标专用的卡尺,如测量沟槽深度的带钩深度卡尺、测量齿轮厚度的齿厚卡尺、测量物体高度的高度卡尺和测量焊接质量的焊缝卡尺(焊缝规)等。
特殊用途的卡尺:尖爪型,不规则未知的尺寸测量 偏置型,不等高区域位置尺寸的测量 深度型,深度测量 薄片型,窄槽直径测量
