1、双金属温度计的应用

　 工业用双金属温度计适用于中低温现场检测，可直接测量液体、气体和蒸汽的温度，具有无汞害、指示清晰，坚固、耐振。仪表全部采用不锈钢材料，具有良好的防水、耐腐性能。广泛应用于石油、化工、冶金、纺织、食品等工业。可以直接测量各种生产过程中的-80℃-+600℃范围内液体蒸汽和气体介质温度。

2、双金属温度计的特点

　　现场显示温度，直观方便
　　无汞害，安全可靠，使用寿命长
　　多种结构形式，可满足不同要求
　　应用范围广，一般为-80℃-+600℃

3、双金属温度计的结构

4、双金属温度计的工作原理

　　WSS系列双金属温度计是利用两种不同金属在温度改变时膨胀程度不同的原理工作的。为提高测温灵敏度，通常将金属片制成螺旋卷形状。当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。

5、主要技术参数

　　产品执行标准： 国标：JB/T8803-1998；欧标EN13190：2001E；美标AMSE B40.200-2008
　　标度盘公称直径：25、28、35、44、50、63、80、100、120、150mm
　　精度等级：1.0、1.5
　　防护等级：IP45，IP55，IP65
　　材质：SS304，316，316L

6、测温范围

7、正常工作大气条件

8、安装方向图示

  (1)角型（轴向型）  检测元件轴线与标度盘平面垂直的形式，也称轴向型。,
  (2)直型（径向型）  检测元件轴线与标度盘平面平行的形式，也称径向型。
  (3)万向型   除具有轴向型、径向型的功能外，并能由此转为可调试的任意角度。

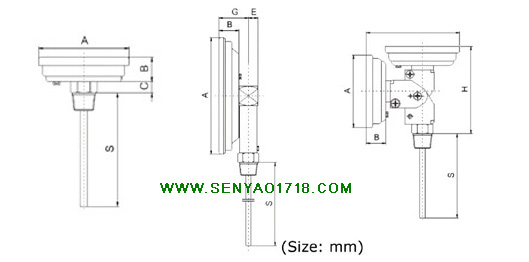

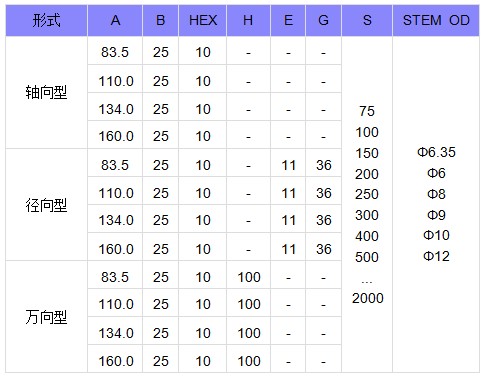

9、外形尺寸

10、安装固定形式

11、双金属温度计型号命名方式

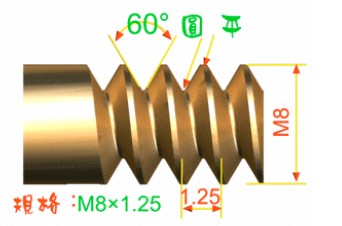

12、普通螺纹标准规格表

13、双金属温度计的选型须知
    型号
    表盘直径
    精度等级
    安装固定形式
    测温范围
    插入深度
    螺纹尺寸　

例A：万向型双金属温度计，表盘直径100，测温范围0-400℃，1.5级，活动外螺纹 M27x2，长度450mm，L=450mm
