双金属温度计使用的是哪两种金属?

文章出处:人气:-发表时间:2016-05-30 14:44【

双金属温度计顾名思义是用2种金属组合而成,实际上真要说道双金属温度计的材质,或许就不止这2种而已,外壳材质就有SS304、SS316、SS316L等,在此不多赘述。

那么以2种双金属命名的双金属温度计原理究竟是怎样的呢?

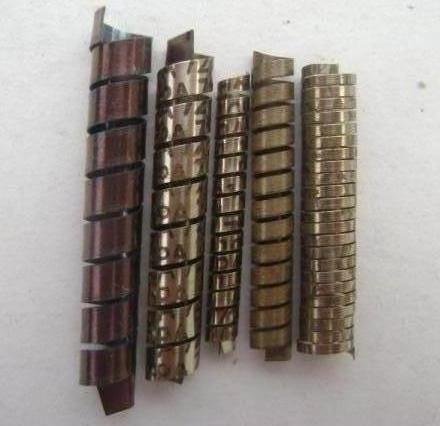

这就要说道双金属温度计的核心元件,即感温元件双金属片。双金属片的材质常用的可以有铂、铜、镍三种,而我司上海森垚工贸有限公司采用的双金属片是国外进口的铜镍合金。不同材质的感温元件对于温度变化而产生的膨胀程度不尽相同,而双金属温度计正是利用此物理特性而达到指示温度高低的功能。


双金属温度计测量的是中低温度(-80-500C)的环境温度,将2种不同的金属上下叠压在一起后制成螺旋形的双金属片,在感温管中将其一端固定住,另一端则于表盘上的指针相连,形成自由端,当环境温度发生变化时,由于2种金属不同的热膨胀程度,会带动指针旋转,因此温度计即刻显示当下的温度值。

金属名称

线性热膨胀系数

17.5

13

9

双金属温度计原理就是这样的,尽管这样,由于复杂的环境因素、认为因素等,双金属温度计的误差值一般在标尺量程的1.5%左右。许多的使用者会因为设备的限制,而需要极长或极短的温度计,这同样也会影响其检测效果。

有个小贴士要和大家分享:

双金属温度计是使用温度敏感元件和被测温度对象接触,当被测温度和感温元件达到热平衡的时候,即为被测物温度。因此,充分的接触是保证精度的操作时必须注意的一点。我们可以观察到,双金属温度计感温管接近末端会有一个打点的印记,这就是固定双金属片的位置,所以测量被测物最高液面务必在打点之上,否侧温度会有挺大的偏差。

温度计专家森垚小K今天就和大家分享到这边,我们下次见喽!
