双金属温度计的构造及注意事项

文章出处:森垚仪表人气:-发表时间:2020-08-03 14:57【

工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。为提高测温灵敏度,通常将金属片制成螺旋卷形状。当多层金属片的温度改变时,各层金属膨胀或收缩量不等,使得螺旋卷卷起或松开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连,因此,当双金属片感受到温度变化时,指针即可在一圆形分度标尺上指示出温度来。这种仪表的测温范围通常是 -40~550℃,允许误差均为标尺刻度的1.5%左右。

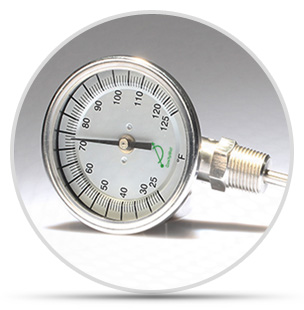

双金属温度计的构造及注意事项


选型须知:根据型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度等选择。

型号:1300C(WSS3B125150)

牙头: 1/2"NPT其他可选

温度范围: 25-125F(可客户定制)

结构型式:径向型

表面直径: 80mm(60,100,120,150mm可选)

精度:士1.5%

上盖圈:滚边式,盘型面板

感温管直径: 6.35mm

表蒙:玻璃

材料:全不锈钢SS304

感温管长度:150mm(50-2000mm可选)

防护等级: IP65 (防尘,喷水)

双金属温度计在使用过程中应注意以下几点:

A、双金属温度计感温管浸入被测介质中长度必须大于感温元件的长度,一般浸入长度大于100mm,0-50℃量程的浸入长度大于150mm,以保证测量的准确性。

B、双金属温度计不宜用于测量敞开容器内介质的温度,带电接点温度计比翼在工作震动较大的场合的控制回路中使用。

C、双金属温度计在保管、使用安装及运输中,应避免碰撞保护管,切勿使保护管弯曲变型及将表当扳手使用。

D、温度计在正常使用的情况下应予定期检验。一般以每隔六个月为宜。电接点温度计不允许在强烈震动下工作,以免影响接点的可靠性。

双金属温度计,在机械强度要求高的条件下广泛使用。并且具有:防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点。可取代其它许多形式的测温仪表,广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。
