双金属温度计的草图
双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃~+500℃范围内液体、蒸汽和气体介质温度。双金属温度计工作原理是将绕成螺纹旋形的热双金属片作为感温器件,并把它装在保护套管内,其中一端固定,称为固定端,另一端连接在一根细轴上,称为自由端。在自由端线轴上装有指针。当温度发生变化时,感温器件的自由端随之发生转动,带动细轴上的指针产生角度变化,在标度盘上指示对应的温度。今天我们就来了解一下双金属温度计的内部结构。

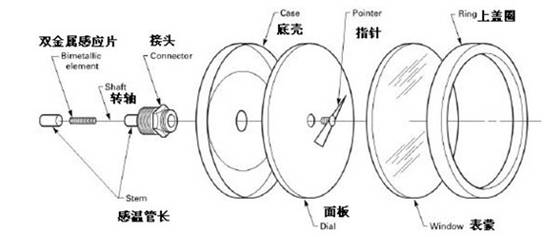

双金属温度计是由多种小零件组成的:指针、指针轴、双金属感温元件、面板、表蒙、底壳,上盖圈、底壳、感温管、接头等组成。
双金属温度计内部结构中最主要的是感温元件:双金属片。
双金属温度计广泛应用于化学和石油化工产业;动力工程;供热系统, 管道,食物领域;机械制造,家用和一般工厂建设。
