双金属锅炉温度计的组成部分

文章出处:人气:-发表时间:2018-05-16 15:35【

双金属锅炉温度计,主要通过护套安装在设备或管道上,是通过护套直接探测介质温度的一种经济型温度计。

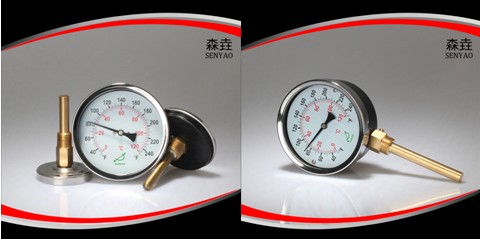

双金属锅炉温度计由感温管、接头、底壳、上盖、螺牙、指针、面板、表蒙、护套等组成。

表面直径:63mm,100mm

结构形式:轴向型,径向型

上盖圈:可拆式

上盖圈材质:镀铬上盖圈

面板:普通面板

表蒙:玻璃

外壳材质:黑铁壳

护套和感温管材质:铜

护套螺纹:1/2"BSP

护套长:60mm连螺纹,100mm连螺纹

为了满足不同设备的特点,双金属锅炉温度计温度范围、护套长度和螺牙是可以定制的,方便使用。

双金属锅炉温度计感温元件是两片膨胀系统不同的金属片叠焊在一起制成的。双金属片受热后由于两金属片的膨胀长度不相同而产生弯曲。温度越高产生的线胀长度差越大,因而引来弯曲的角度就越大,一般将双金属片制成螺旋管状,这就是双金属温度计的工作原理。
