膨胀式温度计之双金属温度计

文章出处:人气:-发表时间:2014-09-23 15:11【

今天我们要再一次详细的介绍一下森垚仪表的核心产品——双金属温度计

双金属温度计是利用两种膨胀系数不同的金属元件来测量温度的温度计。它是一种固体膨胀式温度计。其结构简单、牢固,可部分取代水银温度计,用于气体、液体及蒸汽的温度测量。采用双金属温度计是解决汞害的一条途径,因而发展很快。

双金属温度计是由两种膨胀系数不同的金属薄片叠焊在一起制成的测温元件。将双金属片一端固定,如果温度升高,双金属片受热后以后与两种金属片的膨胀系数不同而产生弯曲形变,弯曲的程度与温度高低成正比。

为了提高仪表的灵敏度,工业上应用的双金属温度计是将双金属片制成螺旋形,一段固定在测量管的下部,另一端为自由端,与插入螺旋形双金属片的重心轴焊接在一起。当被测温度发生变化时,双金属片自由端发生位移,使中心轴转动,经传动放大机构,由指针指示出被测温度值。

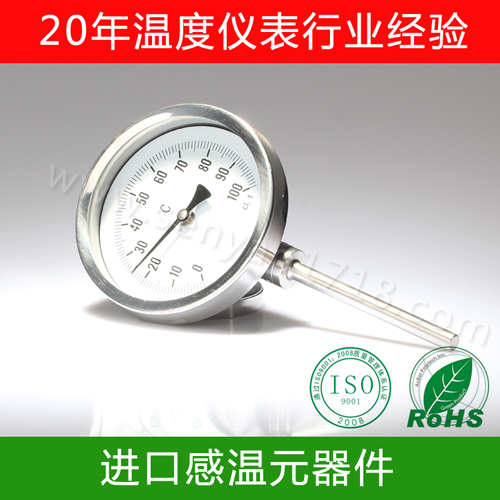

双金属温度计的常用结构有两种:一种是轴向结构,双金属温度计的刻度盘平面与保护管成垂直方向连接;还有一种是径向金钩,双金属温度计的刻度盘平面与保护管成水平方向连接。可根据生产操作中安装条件及观察方便来选择轴向或径向结构。他还可以做成带有上、下限接点的电接点双金属温度计,当温度达到给定值时,使电接点闭合,可以发出电信号,实现温度的控制或报警功能。
