管道上温度计的安装，工业上常用的就是双金属温度计，双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。

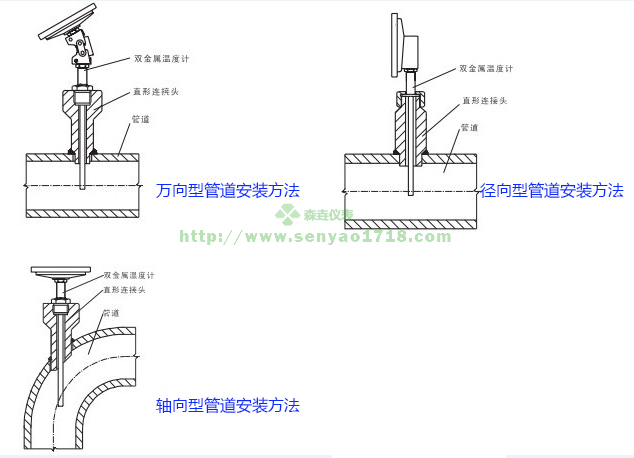

按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型和万向型三种。今天森垚仪表为大家介绍一下管道温度计安装图解，方便大家在安装时参考一下。

 双金属温度计是将绕成螺纹旋形的热双金属片作为感温器件，并把它装在保护套管内，其中一端固定，称为固定端，另一端连接在一根细轴上，称为自由端。在自由端线轴上装有指针。当温度发生变化时，感温器件的自由端随之发生转动，带动细轴上的指针产生角度变化，在标度盘上指示对应的温度。
