双金属温度计需要检定哪些项目?该如何检定?

文章出处:森垚仪表人气:-发表时间:2022-11-24 09:53【

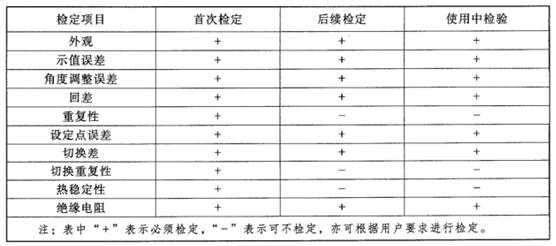

轴向双金属温度计是常用的类型,轴向双金属温度计应用于化学和石油化工产业;动力工程;食物领域;机械制造和一般工厂建设。双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃~+500℃范围内液体、蒸汽和气体介质温度。双金属温度计的检定方法分为八个步骤。森垚小编先来告诉大家双金属温度计要检定哪些项目。

双金属温度计的检定方法如下,共八个步骤:

1.外观检查,用目测观察温度计是否符合要求,后续检定和使用中检验的温度计允许有不影响使用和正确读数的缺陷;

2.绝缘电阻,用额定直流电压为下表规定值的兆欧表分别测量输出端子之间、输出端子与接地端子之间的绝缘电阻,应符合相应规定。

3.示值误差

A. 双金属温度计的插入深度应符合产品使用说明书的要求和按全浸检定。

B. 首次检定的双金属温度计,检定点应均匀分布在整个测量范围上(必须包括测量上、下限),不得少于四点。有0℃的双金属温度计应包括0℃。

C. 后续检定和使用中检验的双金属温度计,检定点应均匀分布在整个测量范围上(必须包括测量上、下限),不得少于三点。有0℃的双金属温度计应包括0℃。

D.双金属温度计的检定应在正、反两个行程上分别向上限或下限方向逐点进行,测量上、下限值时只进行单行程检定。

E. 在读取被检定双金属温度计示值时,视线应垂直于刻度盘,使用放大镜读书时,视线应通过放大镜中心。读书是应估计到分度值的1/10。

F. 可调角双金属温度计的示值检定应在起轴向位置进行。

G. 0℃的检定,将双金属温度计的检测元件插入盛有冰、水混合物的冰点槽里,待示值稳定后即可读数。

H. 检定其他个点。将被检双金属温度计的检测元件与标准温度计插入恒温槽中,待示值稳定后进行读数。在读数时,槽温偏离检定温度计不得超过±2.0℃(以标准温度计为准),分别记下标准温度计和被检温度计正、反行程的示值。在读数过程中,当槽温不超过300℃时,其槽温变化不应大于0.1℃,槽温超过300℃时,其槽温变化不应大于0.5℃。电接点温度计的进行示值检定时,应将其上、下限设定指针分别置于上、下限以外的位置上。

4.角度调整误差,角度调整误差的检定在室温下进行,可调角双金属温度计从轴向(或径向)位置调整到径向(或轴向)位置的过程中所产生的温度计示值的最大变化量为角度调整误差。

5. 回差,双金属温度计回差的检定与示值检定同时进行(检定点除上限值和下限值外),在同一检定点上、正、反行程示值的差值,即为维度回差。

6.重复性,双金属温度计在正或反行程示值检定中,在个检定点上分别重复进行多次(至少三次)示值检定,计算出各点同一行程示值之间的最大差值即为双金属温度计的重复性。

7.双金属温度计示值误差的计算。

当选用而定标准水银温度计、标准汞基温度计做标准时:

恒温槽实际温度=标准温度计示值+该温度计的修正值

被检温度计的示值误差=被检温度计示值-恒温槽实际温度

当选标准铜-铜镍热电偶做标准时:

被检温度计的示值误差=被检温度计示值-恒温槽实际温度

检定结果处理,给检验合格的双金属温度计发检定证书,检验不合格的双金属温度计发检定结果通知书,并注明不合格项目。
