双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。双金属温度计应用于化学和石油化工产业；动力工程；食物领域；机械制造和一般工厂建设。今天森垚小编就带大家来了解一下双金属温度计的组成。

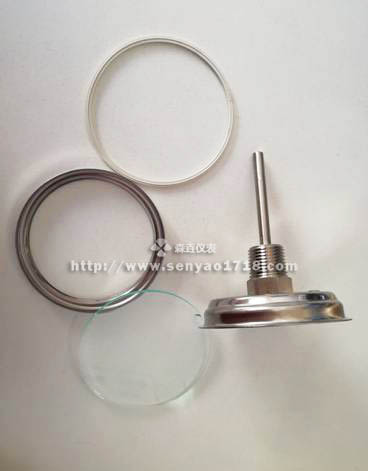

双金属温度计的结构是由感温管、接头、底壳、上盖、螺牙、调节螺丝、指针、面板、表蒙等组成。

结构形式：轴向型、径向型、万向型；

指针：普通指针、可调指针；

上盖圈：滚边式、压边式、可拆式；

面板：盘型面板、普通面板；

表蒙：玻璃；

外壳材质：全不锈钢SS304；

感温管材质：SS304、SS316、铜；

螺牙：根据设备配备相应规格螺牙；

感温管：由测温目标的插入深度来决定管长。

为了满足不同设备的特点，工业双金属温度计温度范围、感温管长度和螺牙是可以定制的，方便使用。

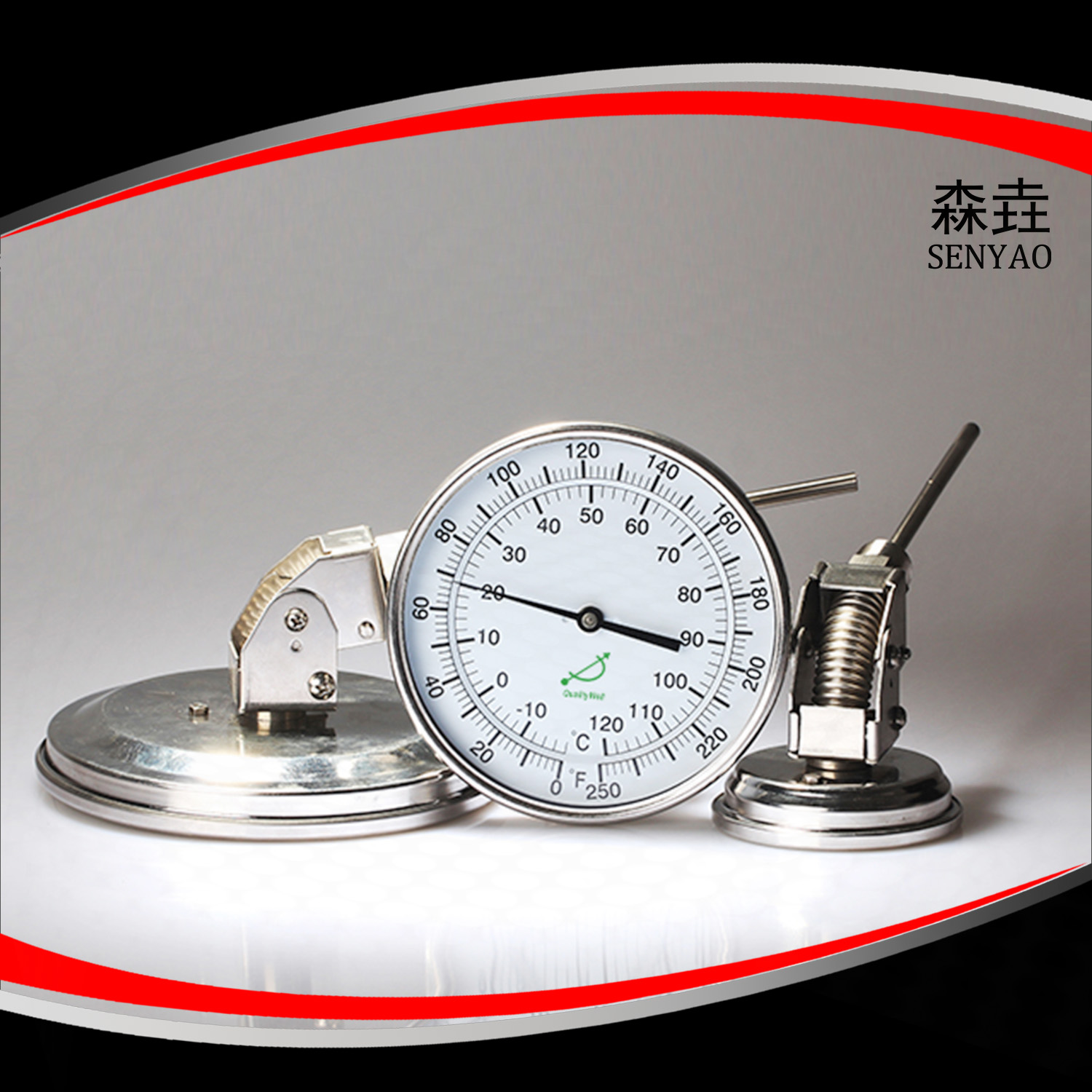

型号：A500C(WSS4B825150)

类型：热套式双金属温度计

结构型式：万向型

上盖圈：滚边式,盘型面板

材料：全不锈钢SS304

牙头：1/2"NPT 其他可选

表面直径：120mm

感温管直径：6.35mm

感温管长度:150mm(50-1200mm可选）

温度范围：0-160C (可客户定制）

精度：±1.5-1-1.5%

表蒙：玻璃

双金属温度计是将绕成螺纹旋形的热双金属片作为感温器件，并把它装在保护套管内，其中一端固定，称为固定端，另一端连接在一根细轴上，称为自由端。在自由端线轴上装有指针。当温度发生变化时，感温器件的自由端随之发生转动，带动细轴上的指针产生角度变化，在标度盘上指示对应的温度。
